UPS是不间断电源(Uninterruptible Power Supply)的缩写，它是一种电子设备，用于在停电时向其他设备(如计算机、通信设备等)供电，主要品牌：施耐德，维谛，山特，力锐斯，科士达，科华，其主要配合后备电池组一起使用，电池品牌：松下，汤浅，英瑞特，冗能，力锐斯，山特，科士达

     UPS(不间断电源)类型UPS有以下三种类型：后备式UPS、在线交互式UPS、在线式UPS

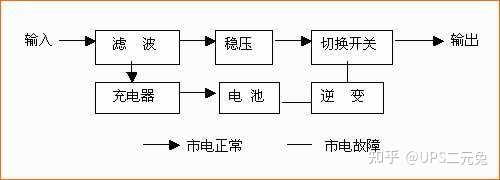

后备式UPS

     后备式UPS由电池、整流器、逆变器、EMI滤波器、浪涌抑制器和转换开关组成。当交流输入馈送到离线UPS时，浪涌抑制器或EMI滤波器去除由功率浪涌引起的峰值和失真。转换开关将滤波器和开关路径连接到电子设备上。

     当交流输入不可用时，则转换开关与电池、整流器和逆变器路径的设备。在这种情况下，首先将交流输入转换为直流电压，然后使用电池存储直流电压，当需要交流功率时，逆变器将直流电压转换为交流电压。

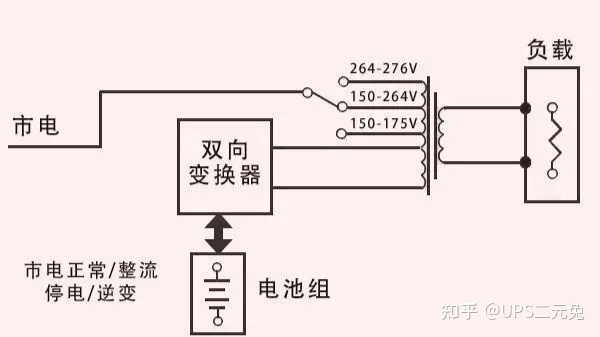

在线交互式UPS

     在线交互式Ups在结构上与后备式Ups类似。它们之间的唯一区别是，线路交互包括自动电压调节器连同EMI和RFI滤波器。自动电压调节器消除电压波动，同时抑制电压的波动。

在线式UPS

     在线UPS(不间断电源)由电池、电池充电器和逆变器组成。在线ups也被称为双转换系统。

     在上述类型的输出电源是交流市电，而在在线式ups的情况下，一次电源是逆变器存在的ups。

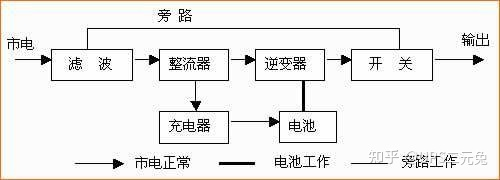

     在上面的在线ups框图中，可以清楚地看到在线ups没有转换开关。因此，在ups在线情况下，传输时间为零。这意味着，在停电的情况下，电源供应将出现连续的电力。

     由于整流器、电池和逆变器直接连接到需要供电的设备上，因此这种在线ups称为双转换系统。

     当交流市电可用时，整流器将交流电转换成直流电，然后电池将直流电储存起来传给逆变器，逆变器再将直流电转换成交流电供应给设备。

     这样，无论交流市电是可用的还是不可用的，连接到在线ups的设备都能从逆变器获得电源。UPS是在出现电源故障时提供恒定电源的关键设备。但它可以提供短时间的电力。

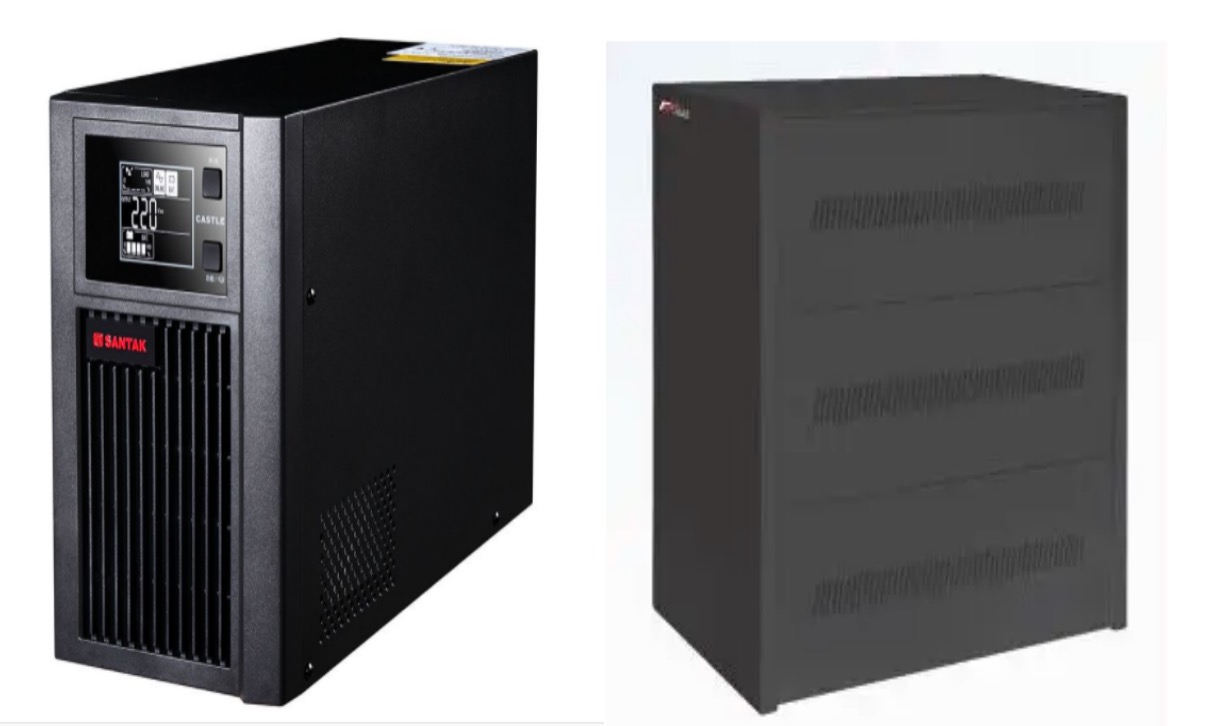

工作组合图片
