1机房机建工程要求

1.1 机房选址

1.机房应尽量建立在建筑的中心位置，要充分考虑布线的距离，避免线路过长，造成信号衰减，也会造成不必要的成本，必须保证线路到每个网络终端节点的距离不超过80米。

2.与垃圾房、厨房、餐厅保持相当距离，防止鼠害。

3.机房选址应避开容易引起水渗漏的区域，不宜设在用水设备的下层，周围没有水管，以防水管破裂、漏水等，而水淹机房。另外，还要考虑空调排水问题，任何空调都会有漏水问题，中央空调也不例外，所以设计之初也要考虑到中央空调排水、积水问题，机房要安装专业的机房专用空调，因此中央空调可以不必安装。

4.应避免选择建筑物顶楼、地下室、四面角落等易漏雨、渗水和易遭雷击的单元作机房，宁波地区台风及内涝严重，所以特别要注意不能把机房建在靠窗位置，靠窗位置不但容易受到暴风雨天气雨水的渗透，而且阳光的照射也会造成温度过高，

1.2 机房概述

机房分布情况：网络机房，约 30 ㎡；

根据国家《电子计算机机房设计规范》规范和要求，结合公司的实际要求情况，机房按C级IDC机房标准设计。

环境目标

开 机：温度 22±1℃, 变化率<5℃/h,不得结露 湿度 45%--55%

停机：温度 5℃--35℃,变化率<5℃/h, 不得结露 湿度 40%--70%

尘净度：粒度<0.5μm 个数<18000 粒/dm3

噪 音：5 点测试平均值<70dB

供配电目标

电压 380V/220V

电压变动范围 220V±5%

机房主要工程需要建设的内容如下：

1、机房建造隔断 （装修处理）

2、机房空调系统（甲方自备）

3 、UPS 系统

4、防静电系统

5、综合布线系统

1.3 机房设计

一、约 30 平方作为设备机房，设计如下

机房采用单层钢化玻璃隔断，铝合金边框包边、采用弱电上走线，强电下走线方式。

1.4 机房空调系统采用精密空调

机房精密空调可以给机房提供一个恒温恒湿的环境，在很多的重要的工作中，信息处理是不可或缺的一个环节，因此，公司的正常运转离不开恒温恒湿的数据机房。IT硬件产生不寻常的集中热负荷，同时对温度或湿度的变化又非常敏感。温度或湿度的波动可能会产生一些问题，例如，处理时出现乱码，严重时甚至系统彻底停机。这会给公司带来巨大的损失，具体数额取决于系统中断时间以及所损失数据和时间的价值。标准舒适型空调的设计并非为了处理数据机房的热负荷集中和热负荷组成，也不是为了向这些应用提供所需的精确的温度和湿度设定点。精密空调系统的设计是为了进行精确的温度和湿度控制，精密空调系统具有高可靠性，保证系统终年连续运行，并且具有可维修性、组装灵活性和冗余性，可以保证数据机房四季空调正常运行。

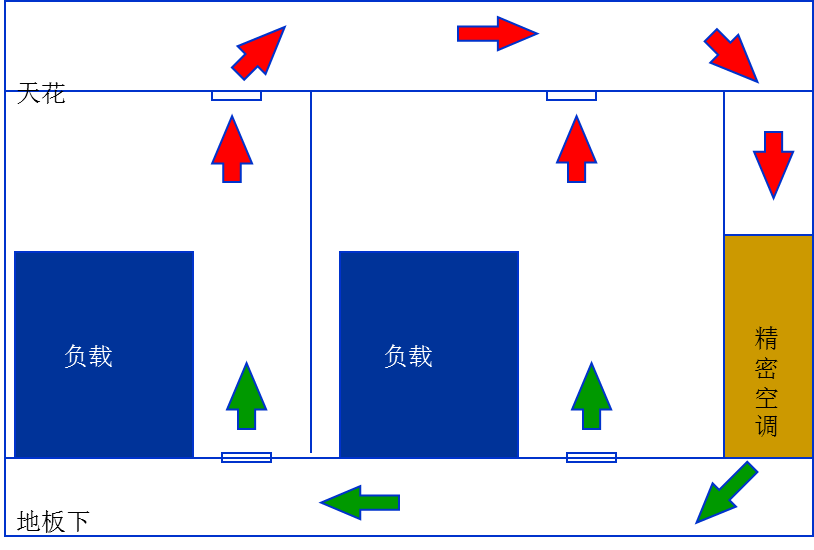

精密空调工作示意图

1.5 UPS 系统

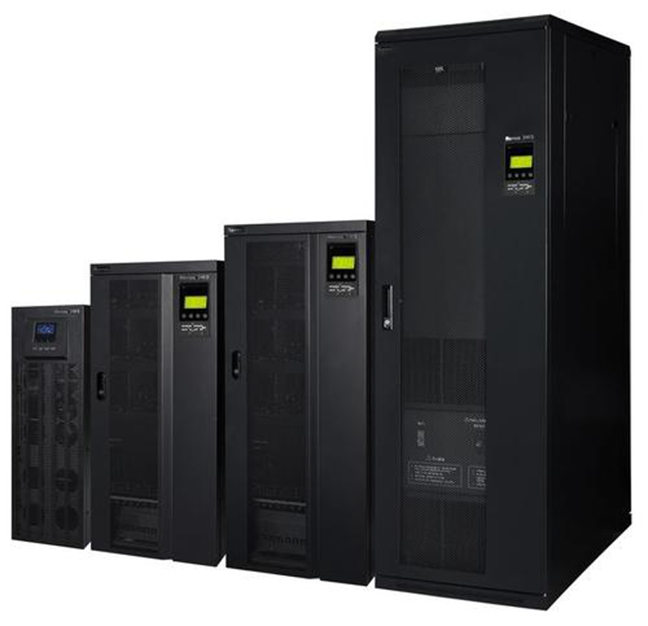

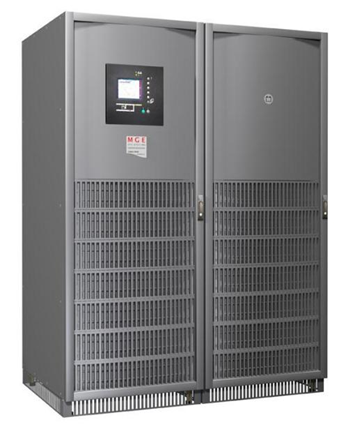

在市电供应正常时由市电充电并储存电能，当市电异常时由它的逆变器输出恒压的不间断电流继续为计算机系统供电。使用户能够有充分的时间完成计算机关机前的所有准备工作，从而避免了由于市电异常造成的用户计算机软硬件的损坏和数据丢失，保护用户计算机不受市电电源的干扰。在许多防间断和丢失的系统中，UPS 起着不可替代的作用。

主电源：不能与重工业企业同一线路，可能会有瞬时影响和谐波影响。数据中心为一级负荷，应采用双路互投供电回路。

冗余电源：发电机和UPS结合将提供最好的保护，同时采用N+1的UPS并机冗余。为保证给用户的电力不间断的供应，UPS应配备容量充足的电池，柴油发电机房储油罐要选在方便油罐车出入的地方

电源保护 ：需包括隔离变压器、抗瞬态浪涌抑制器、电源监控和输出。

电源分配：为保护分支机房或机房柜的电源持续性，保证数据及网络的连续性、安全性，建议统一由主机房供电，或增设UPS。

1.6 防静电系统

主要由三部分组成，底层是导静电铜网，中间为支撑架主体，上部是主板+表面铺设材料。支撑架主体由支架、横梁以及罗丝等辅件组成。

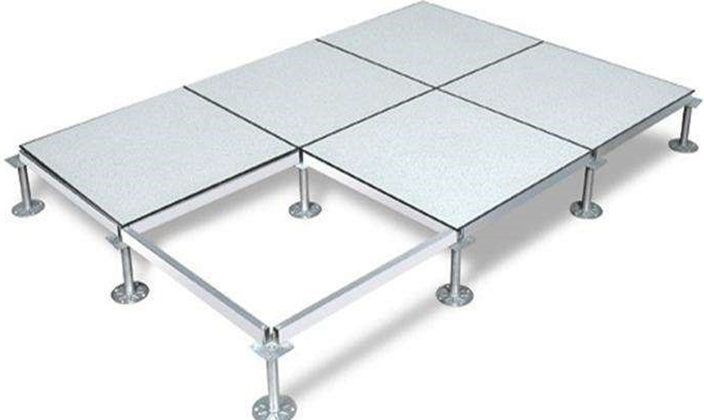

铺设防静电地板活动地板，主要具有以下功能： 

1.可拆卸性。因此，机房内设备可在防静电地板下进行自由的电器连接，便于铺设和维修，使机房整洁美观；

2.可以保护各种电缆、电线、数据线及插座，使其不受损坏；

3.可以利用地板下的空间作为空调的静压风库，获得满意的气流组织；

4.消除电缆外露对人体的危害；

5.可以利用防静电活动地板的可调性，消除地面的不平度，保证机房地面的整体水平度； 

6.能使静电荷漏泄至地，并反射电磁辐射。

本项目采用600*600*35的有边静电地板安装高度200MM-250MM

地板的收边处理:

切割边需封胶处理后安装。地板安装后，用不锈钢踢脚板压边装饰。

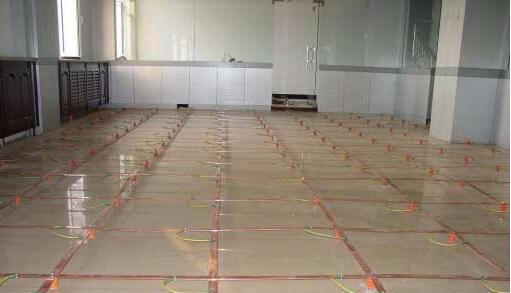

接地铜网

1.1综合布线系统

  综合布线总体要求：

1.7.1 整个综合布线系统全部采用六类UTP系统；主干采用万兆光钎

1.7.2 从整个机房设计的美观实用安全性考虑，采用弱电上走线，强电下走线布局。

1.7.3 针对将来有可能信息点位增加，因此无论是桥架容量，还是机柜配线架都需要有冗余空间。

1.7.4 使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。

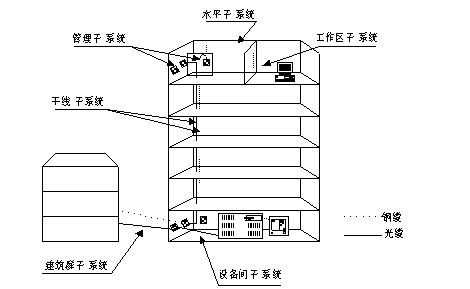

综合布线系统分6个子系统

1.工作区子系统

   工作区子系统由终端设备连接到信息插座之间的设备组成。包括：信息插座、插座盒、连接跳线和适配器组成。

2.水平区子系统

   水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。一般情况，水平电缆应采用4对双绞线电缆。在水平子系统有高速率应用的场合，应采用光缆，即光纤到桌面。

水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。

3.管理子系统

   管理子系统设置在楼层分配线设备的房间内。管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。管理子系统应采用单点管理双交接。交接场的结构取决于工作区、综合布线系统规模和选用的硬件。在管理规模大、复杂、有二级交接间时，才设置双点管理双交接。在管理点，应根据应用环境用标记插入条来标出各个端接场。

4.垂直干线子系统

   通常是由主设备间（如计算机房、数据中心）提供建筑中最重要的铜线或光纤线主干线路,是整个大楼的信息交通枢纽。一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。

5.设备间子系统

   设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

6.建筑群子系统

   建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备

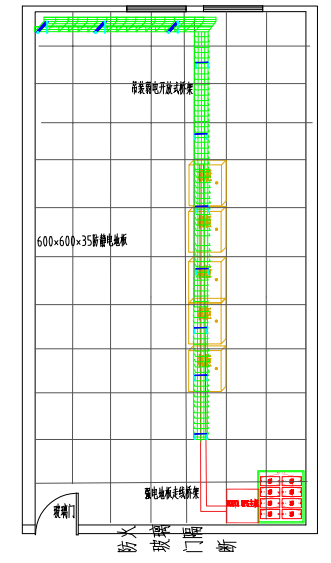

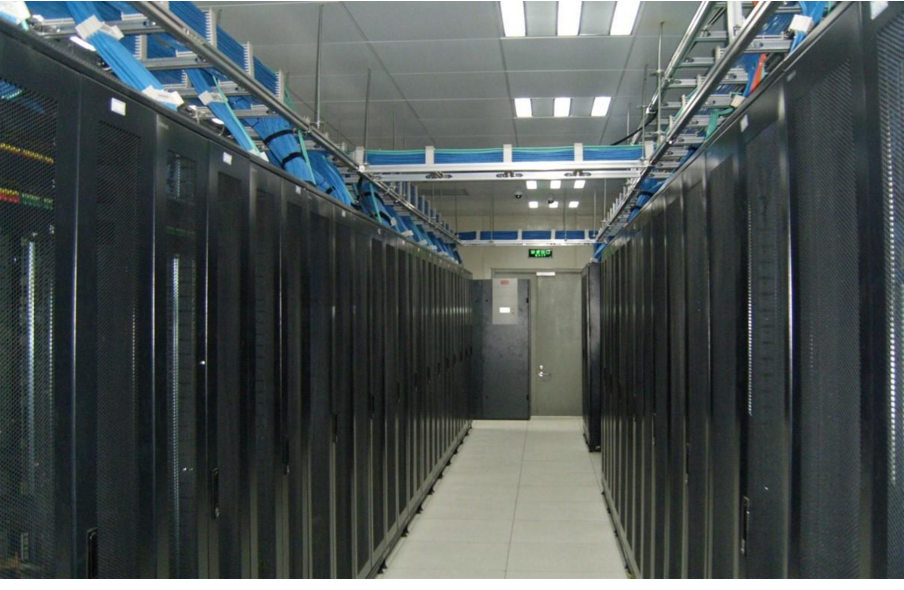

机房走线图：

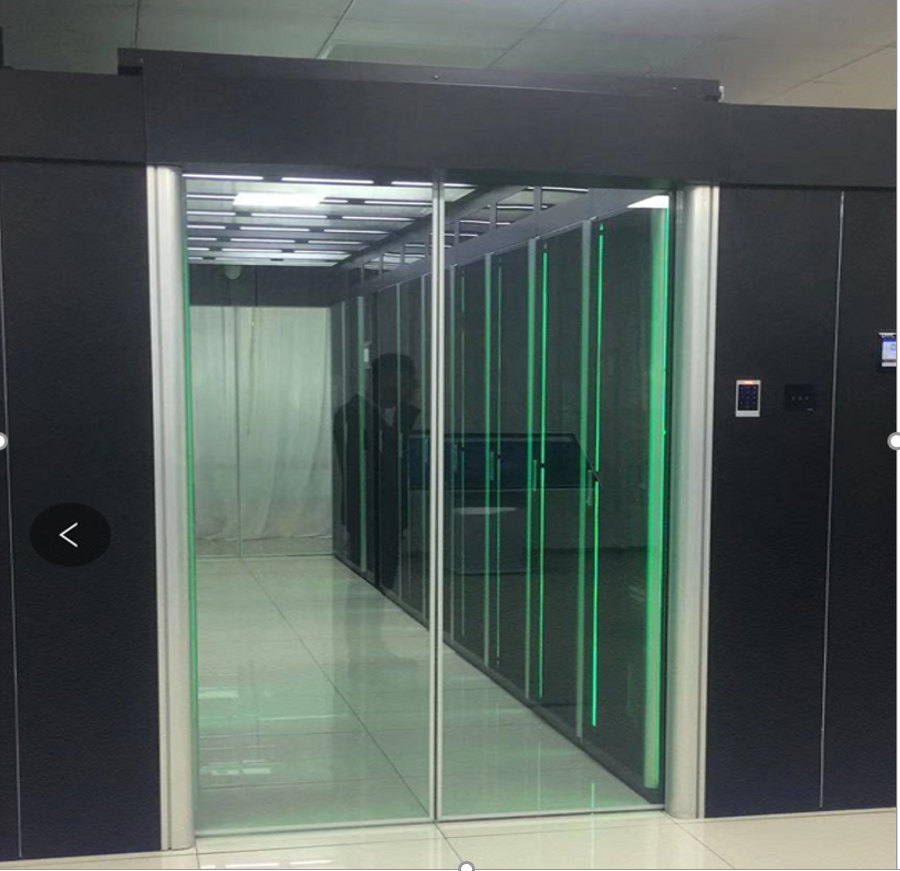

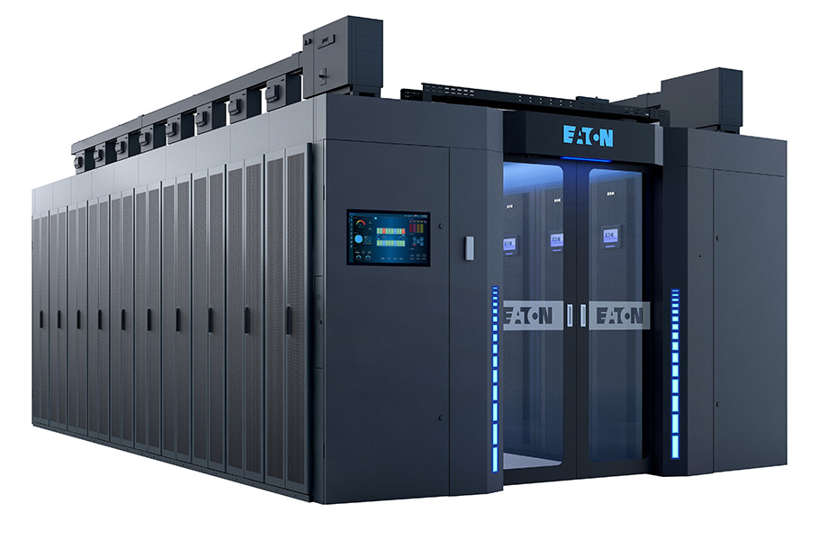

模块化机房示意图
